温控仪在加热设备控温设备领域应用比较广泛，也是电工基础中常见的控制元器件，LD乐动体育那么温控仪控温原理是什么呢？怎么接线呢？

　　温控仪是调控一体化智能温度控制仪表，它采用了全数字化集成设计，具有温度曲线可编程或定点恒温控制、多重PID调节、输出功率限幅曲线编程、手动/自动切换、软启动、报警开关量输出、实时数据查询、LD乐动 乐动体育与计算机通讯等功能，将数显温度仪表和ZK晶闸管电压调整器合二为一，集温度测量、调节、驱动于一体，仪表直接输出晶闸管触发信号，可驱动各类晶闸管负载。

　　PID智能温控仪在控温线路中，温控器获取温度探头给予的温度信号，在将要到达设定温度的时候采用脉冲式控温，所以控温非常精准，内部可以设置加乐动体育热特性，比如P（比例带）I（积分动作）D（微分动作），这就是PID控制仪表的工作特性。

　　下图就是温控仪的控制原理图，从图中我们可以看到比较经典的控制方式，电源进入温控仪，温控仪外接温度传感器，不加输出的话，是可以当做温度显示器来使用的，增加固态输出，从温控仪输出电流信号给固态继电器，固态继电器来控制后端电源通断，继而控制加热器加热。

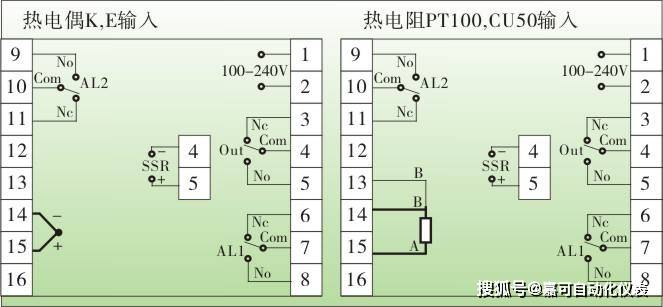

　　有了控制乐动体育原理图，我们就可以进行接线，在温控仪的背面会带有接线图，我们以这款温控仪为例：

　　其中1-2端为电源线端SSR固态继电器信号输出端，LD乐动体育直接接入固态继电器，有正负之分，也可以接入交流接触器，使用N0/NC进行连接线圈，前提是要借电源经过4号端子；

　　6-8端为输出报警端，一般是低限报警，就是实际温度低于设定温度，也有NC、NO之分，注意连接方式；

　　9-11端为输出报警端，一般是高限报警，就是实际温度高于设定温度，也有NC、NO之分，注意连接方式；

　　13-15为温度传感器接入端，温度传感器有电偶式、LD乐动 乐动体育电阻式之分，接线图如图，在选择温度传感器类型的时候一定要核对是否适用该款温控仪。

　　有了接线图，我们就可以把温控仪应用到实际电路中去了，下图就是一个很好的案列，家庭供暖的接线图，供大家参考。
