比如这位粉丝，建议我讲讲中高端各类品牌的冰箱，这一看就是新粉，其实19年的时候就写了一篇《家电大兵拆解四款万元级冰箱，……》，里面主要涉及到西门子、三星、海尔卡萨帝、美的凡帝罗四款中高端冰箱的拆解。

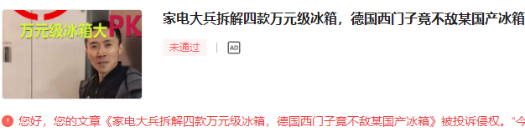

　　虽然在文章开头做了特别申明，但还是因为说了些不中听的话，被投诉删文了。

　　前关于冰箱的拆解文章，仅有关于高端日系的一篇《日系冰箱拆机测试：日立590，松下503，东芝533》，喜欢的可以去看看。

　　这篇文章先从中低端冰箱的拆机出发，详细给大家讲讲如何去判断一款冰箱的优劣势。

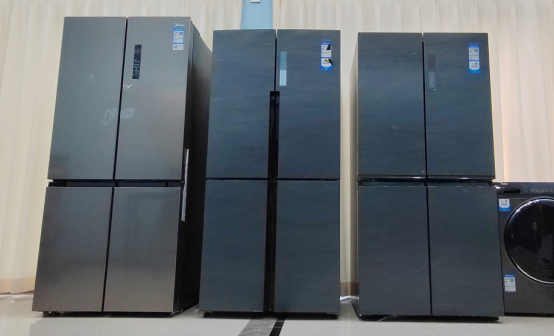

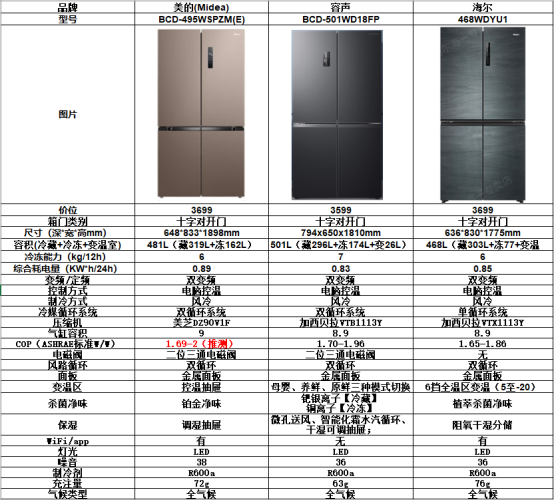

　　这次我们拆解的三台冰箱属于国产冰箱“新四小龙”品牌中的三个，分别是：容声BCD-501WD18FP【3599元】、海尔468WDYU1【3699元】、美的BCD-495WSPZM(E)【3699元】。

　　那么问题来了，既然是“新四小龙”，剩下的一个品牌是啥呢？是时候展现我粉丝知识量的时候了，知道的小伙伴请移步评论区！

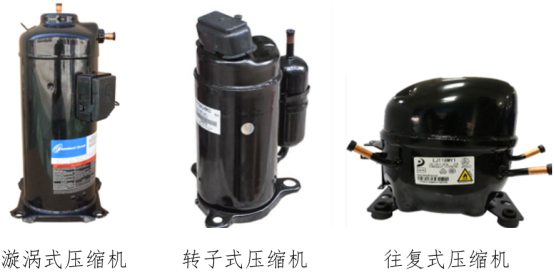

　　跟空调器不同，大匹数中央空调多使用涡旋式压缩机，小排量的家用分体式空调多采用转子式压缩机；而家用冰箱多采用往复式压缩机。

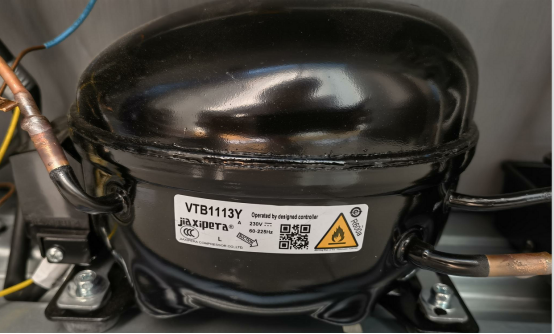

　　容声501冰箱采用的是加西贝拉VTB1113Y压缩机，气缸容积8.9cm³，ASHRAE标准下COP（压缩机性能系数，越大越好）为1.70-1.96（不同转速情况下性能有波动）；

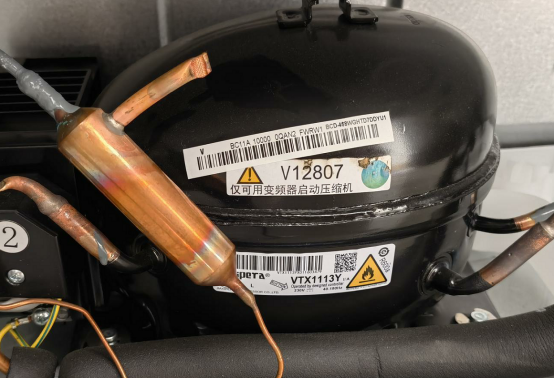

　　海尔468采用的是加西贝拉VTX1113Y压缩机，气缸容积也为8.9cm³，ASHRAE标准下COP为1.65-1.86；

　　容声501的冰箱容积比海尔468大了接近33L，用性能系数稍高的压缩机不应该吗？

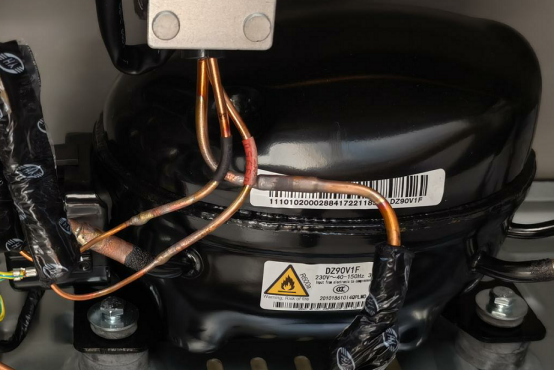

　　美的495使用的是美芝DZ90V1F压缩机，气缸容积为9.0cm³，因为美芝压缩机型号众多，压缩机性能系数资料公布较少，我仅查到相近DZ90V1C、DZ90V1Q两个型号的COP，推断DZ90V1F在ASHRAE标准下COP应该在1.69-2.0左右；手上掌握有详细参数的朋友也可以在评论区提供一下哦。

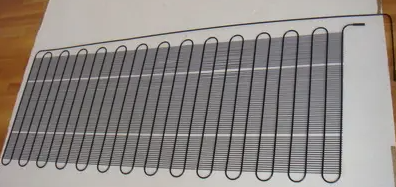

　　因为这东西拆开就无法复原了，会亏到姥姥家的，就不给大家拆开拍图片了，上图为冷凝器供应厂家的产品图。

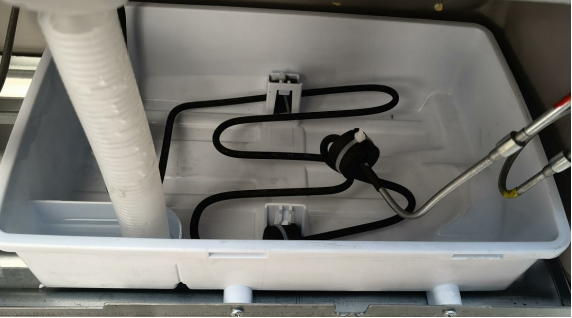

　　上图为容声501的副冷凝器，安装在冰箱背后底部的接水盘中，冰箱化霜出来的冷凝水温度较低，可以吸收高温高压制冷剂中热量，起到辅助排热的目的。

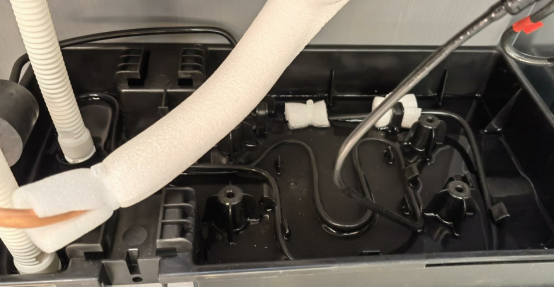

　　以上两图分别是海尔468和美的495的接水盘和副蒸发器，LD乐动体育大家大同小异。

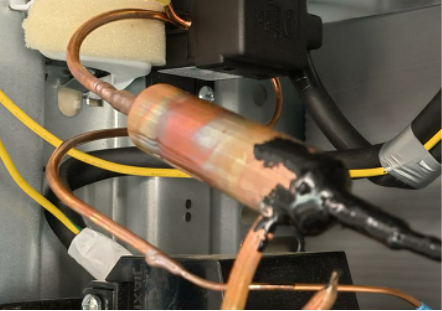

　　经冷凝器降温后的高压低温制冷剂会流经这样的一个胖管状结构的干燥过滤器，它内部装有小孔径的金属网和干燥剂，主要的作用是过滤掉制冷剂中的杂质或混入的水汽，防止后端的毛细管形成“脏堵”和“冰堵”。

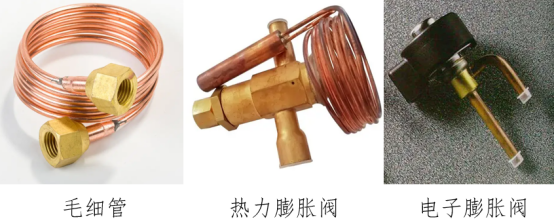

　　空调上主流的节流器是毛细管、热力膨胀阀和电子膨胀阀，我们经常听到“没有电子膨胀阀不算全直流变频空调”的说法。那为什么冰箱上没有这种说法呢？

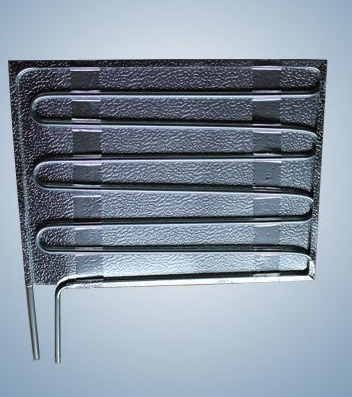

　　冰箱蒸发器的种类有多种，上图为直冷冰箱常见的盘管式蒸发器，通常一层一层串联分布在冷冻室中。

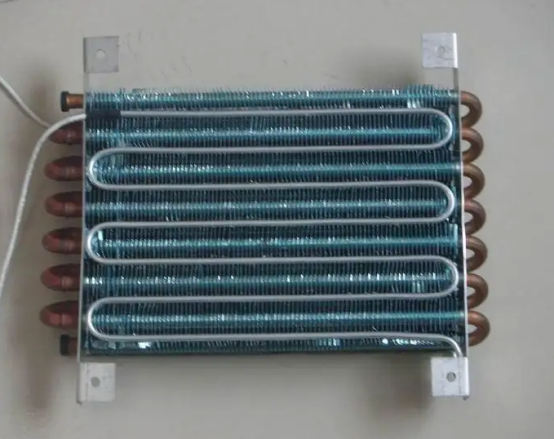

　　翅片盘管式蒸发器常见直冷冰箱冷藏室以及风冷冰箱中，换热效率比盘管式换热器高很多。因为我们拆机的三台冰箱都是风冷式的，所以蒸发器都采用的是翅片盘管式。

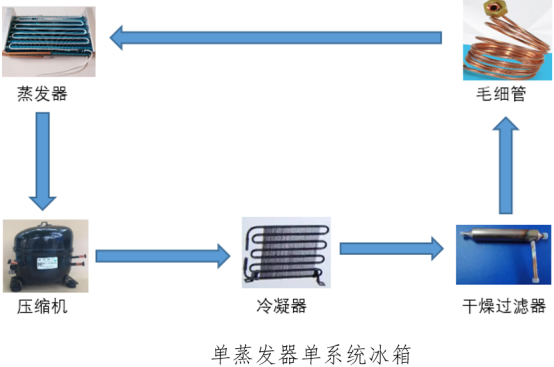

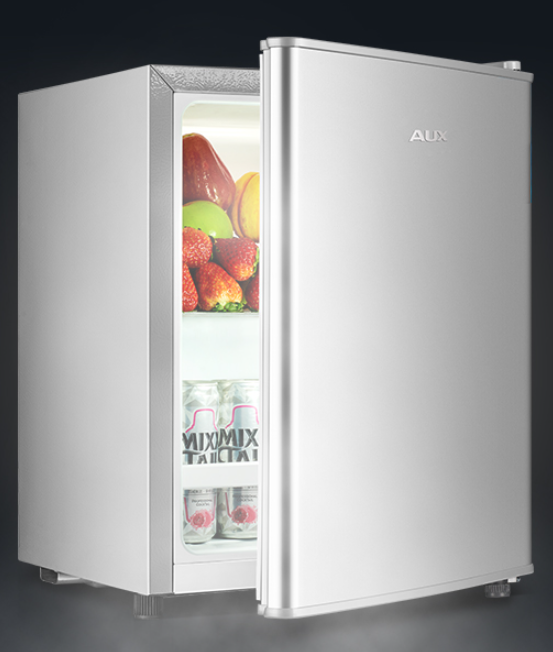

　　实际上，冰箱中“系统”指的是“制冷剂循环系统”；拿最简单的单门冰箱来讲，结构上没有独立的冷冻室，只有一个冷藏室。

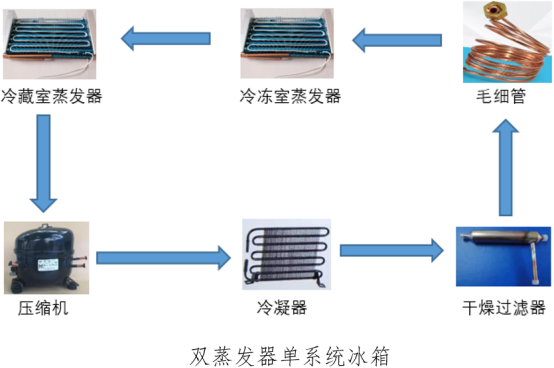

　　为什么不能简单的说：“几个蒸发器=几个系统”，因为在直冷双门冰箱（对开门、十字对开门）中，有独立的冷冻室、冷藏室，部分双门冰箱的制冷剂循环按照：压缩机—冷凝器—干燥过滤器—毛乐动体育细管—冷冻室蒸发器—冷藏室蒸发器—压缩机。

　　其中冷冻室蒸发器和冷藏室蒸发器采用串联的方式，制冷剂依次流过，依然只存在一个制冷剂的单系统循环，这类冰箱虽然有两个蒸发器，但是

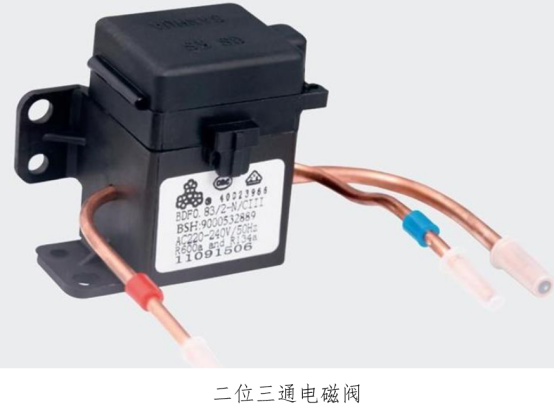

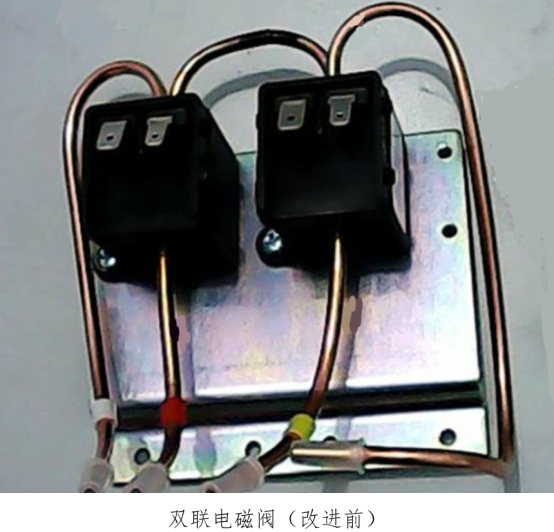

　　所谓的“双系统”，其实就是将单个制冷剂循环系统变为“冷冻制冷循环系统+冷藏制冷循环系统”；这个转变一般是利用二位三通电磁阀

　　可以通过拆开冰箱的后盖，观察是否有二位三通电磁阀，就能非常清楚的知道该冰箱属于单系统还是双系统（多系统）

　　这次拆的三台冰箱中，海尔468为单系统冰箱，美的495、容声501都是双系统冰箱。

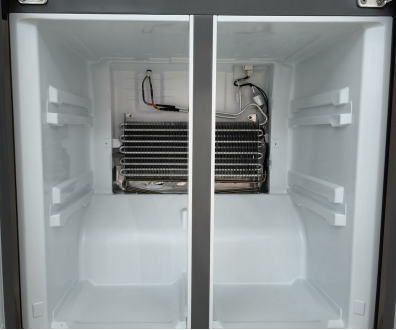

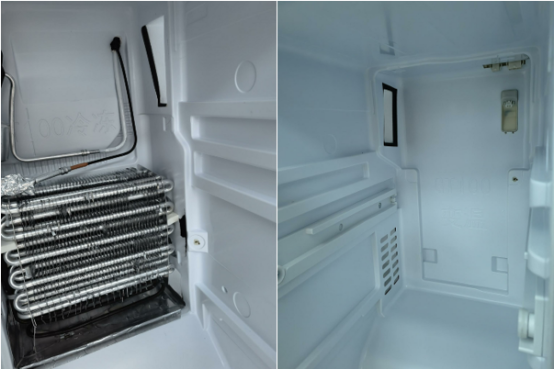

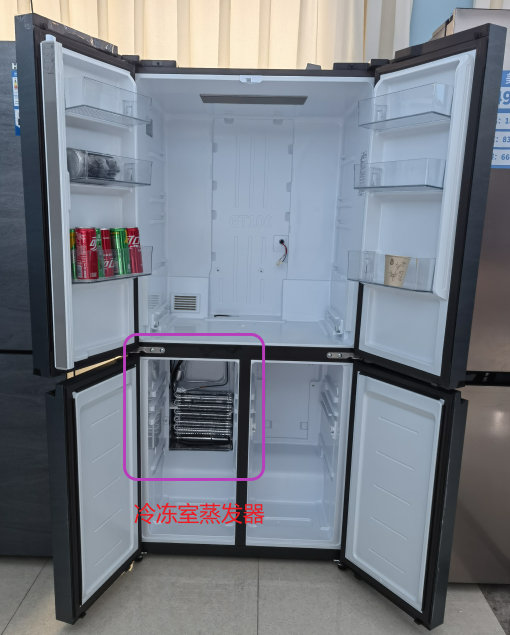

　　拆开海尔468冰箱的后盖，没有找到电磁阀组件，再拆开冰箱的内胆，也只找到一个蒸发器。

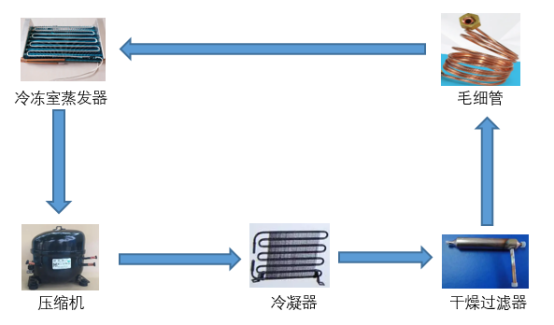

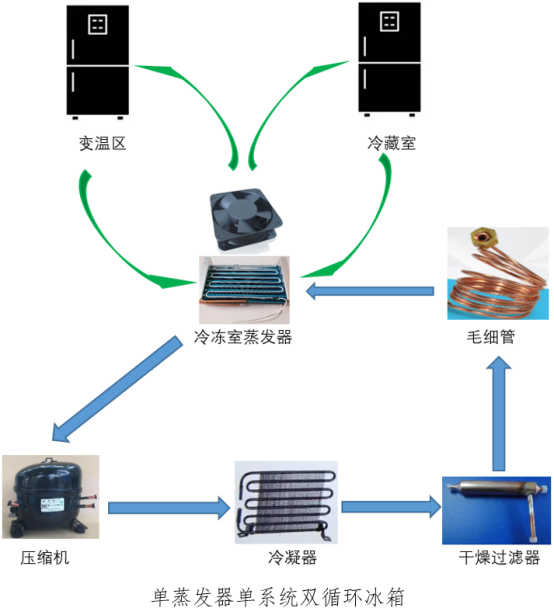

　　可以笃定海尔468的确为单系统冰箱。海尔468冰箱制冷循环和冷气循环示意图如下：

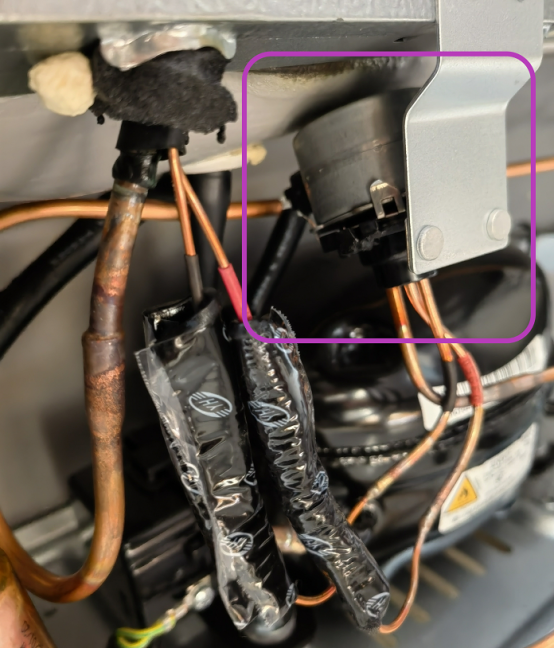

　　再来看看美的495，拆开冰箱后盖可以看到在干燥过滤器后有一个二位三通电磁阀（下图中紫色方块圈出的部件）。

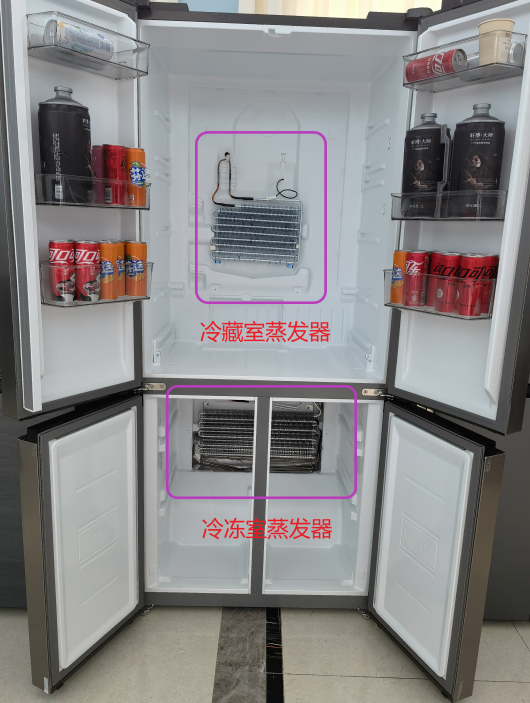

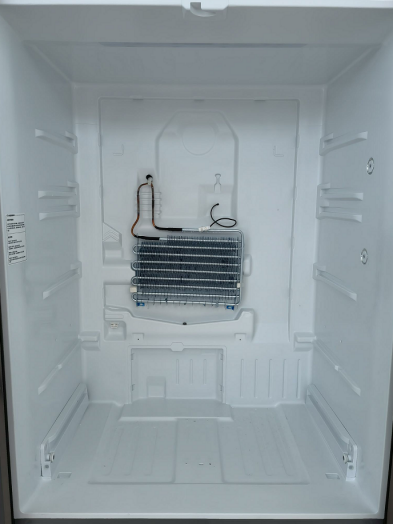

　　二位三通电磁阀一进两出，两个制冷剂出口后分别接一根毛细管。再拆开冰箱的内胆，很明显冷冻室、冷藏室各有一个蒸发器。

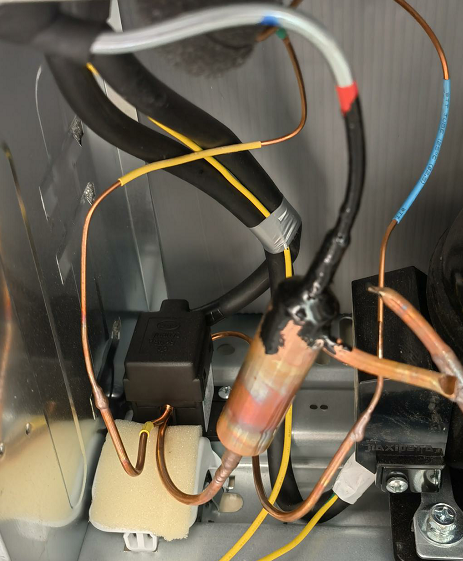

　　容声501冰箱拆开后盖，也能找到一个二位三通电磁阀，下图照片更直观，制冷剂从胖胖的干燥过滤器出来，进入二位三通电磁阀，两个出口分别接黄、蓝两根毛细管。

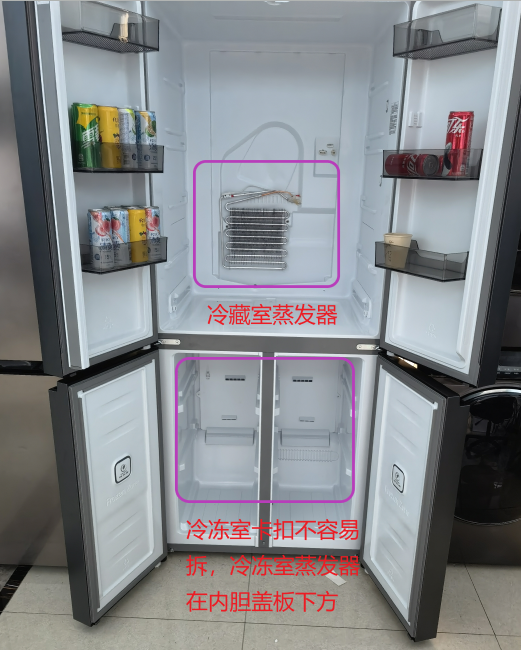

　　在拆容声501冰箱内胆时，它冷冻室采用了卡扣结构，想看到冷冻室蒸发器就只有暴力拆解了，想想前面美的495已经有双蒸发器的展示了，为了节约点资金，就没有往下拆，各位将就看吧。

　　“我是一个小白！我就问一下：有没有一种可能，容声501冰箱冷冻室内胆背板下面没有蒸发器，是大兵收了广告费，故意不拆的？”

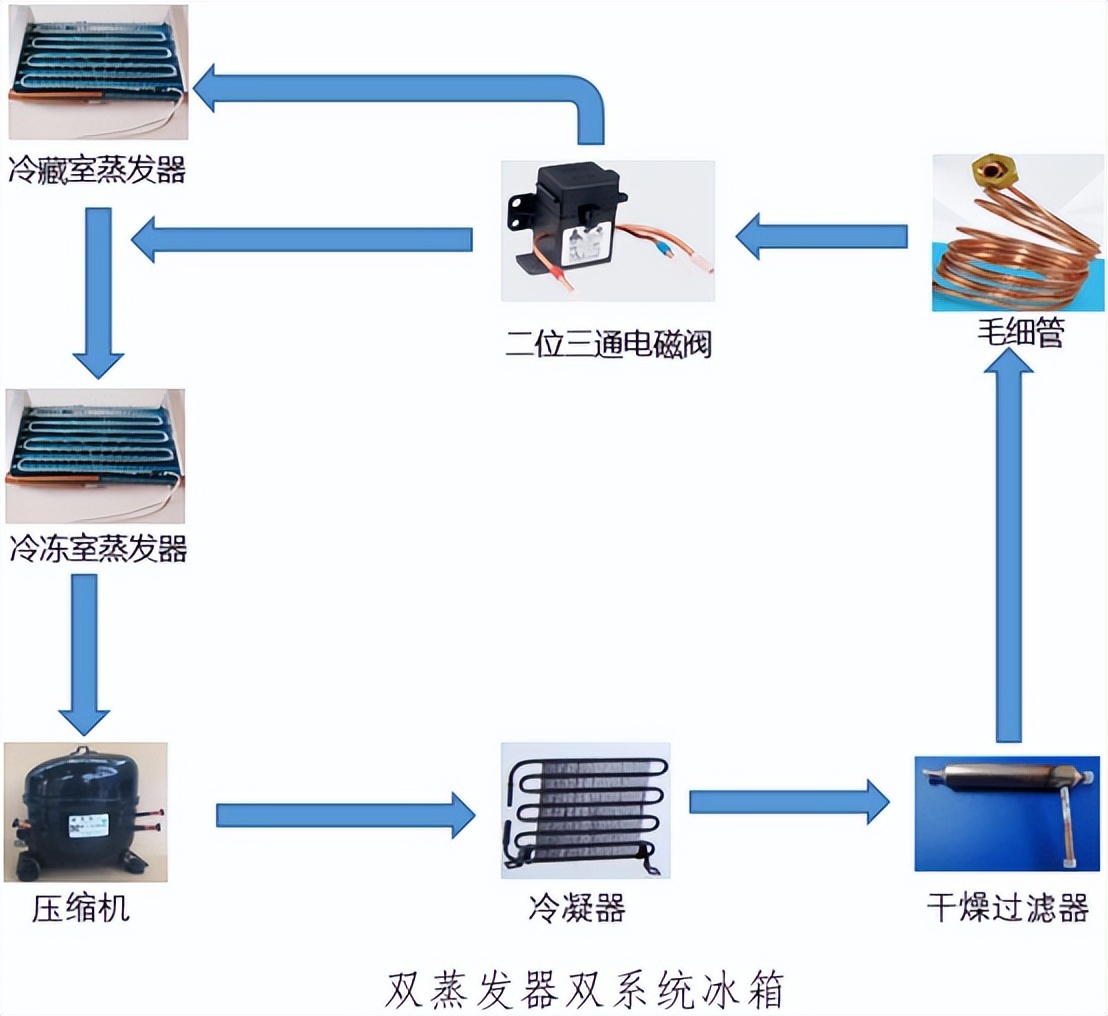

　　容声501冰箱制冷剂循环系统的图和美的495冰箱一样，这里就不再重复画了。

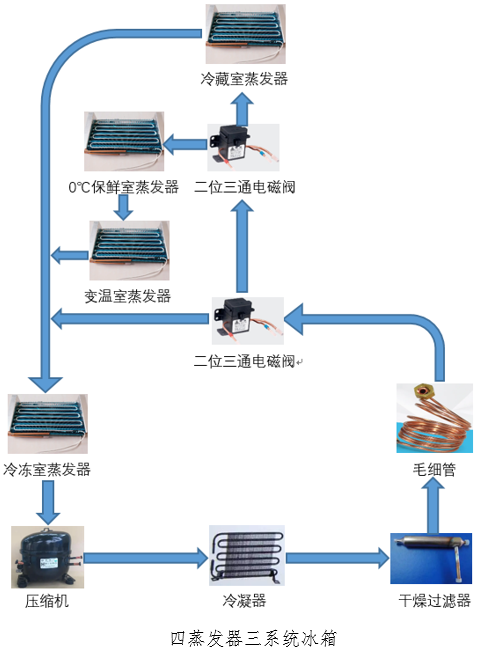

　　下图为一个典型的四蒸发器三系统冰箱，蒸发器分别为冷冻室蒸发器、冷藏室蒸发器、变温室蒸发器、0℃保鲜室蒸发器。

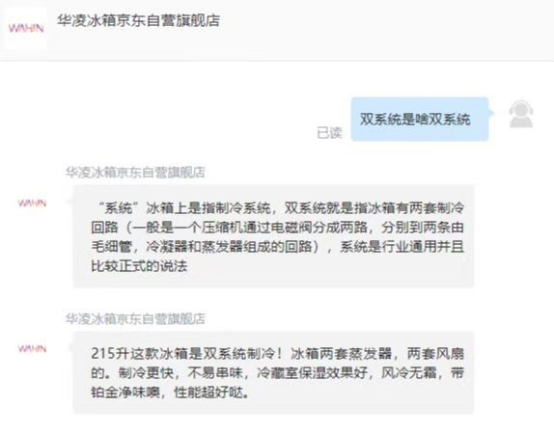

　　很遗憾的告诉大家，除了拆机，没有简易的办法去判断；对于消费者来说，最简单的方法就是去询问各品牌旗舰店的客服

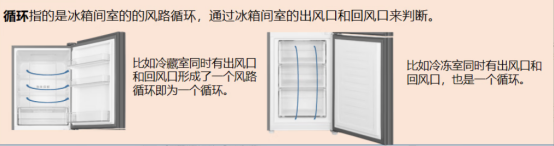

　　还是用这次拆机的三台冰箱为例，虽然海尔468分为三温区（冷藏、冷冻、变温），但按风乐动体育路来分，依然为双循环冰箱；而且因为海尔468冰箱为单系统，只有冷冻室一个蒸发器，所以各温区之间都是通过冷冻室产生的冷风来调控各温区的温度。

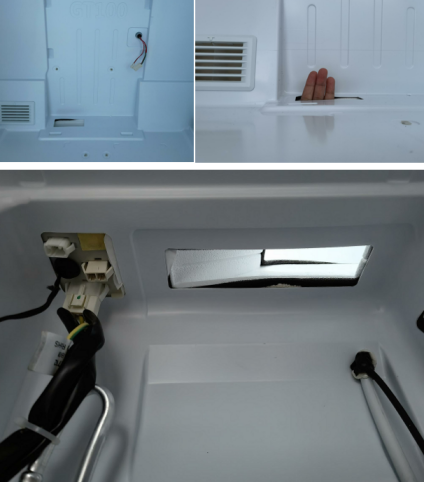

　　上图为冷冻室和冷藏室之间的风道，当冷藏室温度过高时，风门开启，冷冻室的低温冷气进入冷藏室，从而降低冷藏室的温度。

　　上图为冷冻室和变温室之间的风道，降温原理和冷藏室一样，都是通过冷冻室的冷风来降低变温室的温度。

　　美的495和容声501也是双循环冰箱，但是因为是双系统，冷冻室和冷藏室分别安装了一个轴流风扇，带动空气在各自空间内独立循环。

　　上图为美的495的冷藏室与冷冻室，没有互通的风道，冷冻室、冷藏室内胆背板上分别安装了一个轴流风扇。这样的设计

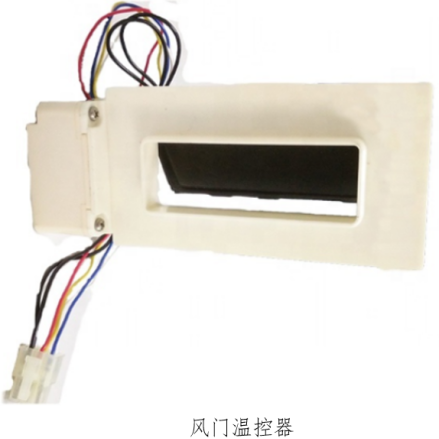

　　风门温控器多用于单系统双循环冰箱，它可以根据温度的变化来控制两个温区之间风门的开合程度，进而控制冷藏室/变温区的进风量，以此达到控制冷藏室、变温区温度升降的目的。

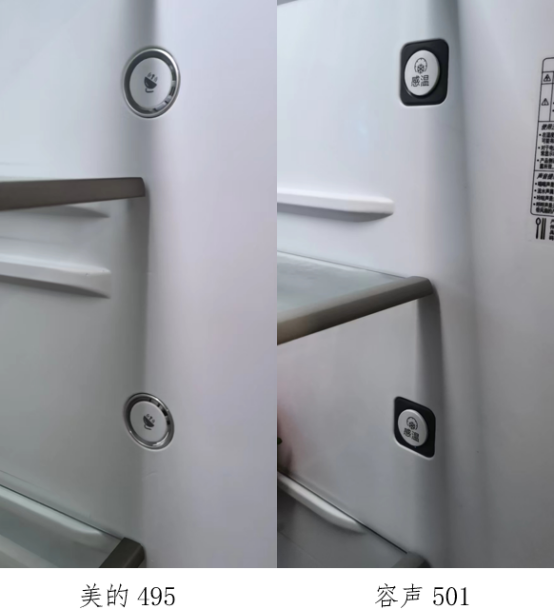

　　容声501和美的495冰箱的冷藏室都有两个雷达感温探头，能够根据冷藏室的温度变化控制压缩机的启停，冷媒流向、流量，以及风扇的转速等，从而达到精准控温的目的。

　　直冷冰箱因为是蒸发器直接吸收空调内部的热量（热传导），虽然存在制冷不均匀、容易结霜等问题，但是果蔬的湿度保持比较好

　　风冷冰箱加装了轴流风扇来提高空气的流动性（热对流），制冷更加均匀、快速，蒸发器也不易结霜，但是冷风会加速果蔬等食材水分的流失

　　冰箱中控湿功能常见的有干湿分储、冷凝补湿等；干湿分储实际上是用一个半密封的抽屉，通过控制和冷藏室之间的风道大小来控制湿度，高湿档位就关闭风道，果蔬自然蒸发的湿气不会被冷风带走；低湿档位就打开风道，让冷藏室的冷风将内部湿气带出。

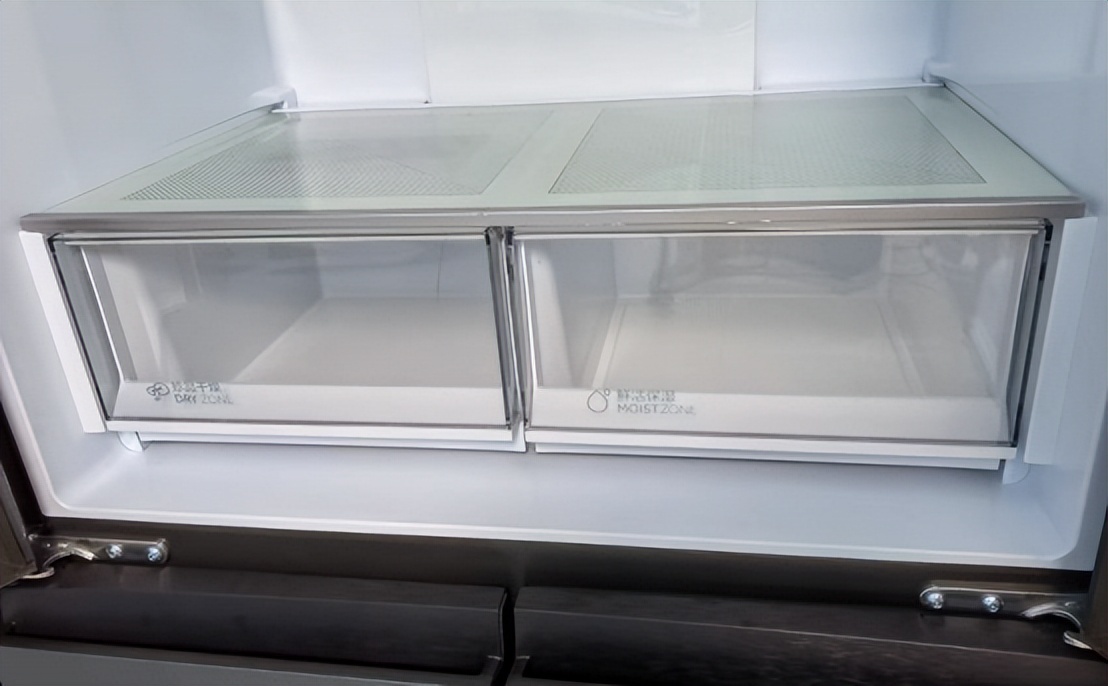

　　海尔468冰箱直接将干湿分储做成了两个功能区，一个密封的鲜活保湿区，一个带风道的珍品干燥区。

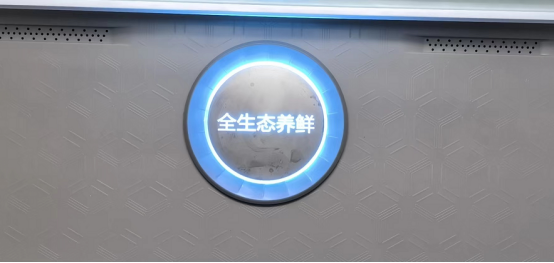

　　容声501冰箱采用的全生态养鲜，“微孔”和空调上采用的柔风板原理类似，作用是将风流紊乱打碎，降低风速，也能在一定程度减缓果蔬水分流失，化霜水汽循环作用就是保持冷藏室高湿度，让果蔬更长时间保持新鲜。

　　主要分为被动吸附式和主动分解式，具体实现上有：光触媒、金属催化剂、正负离子、臭氧、活性炭、紫外线等。

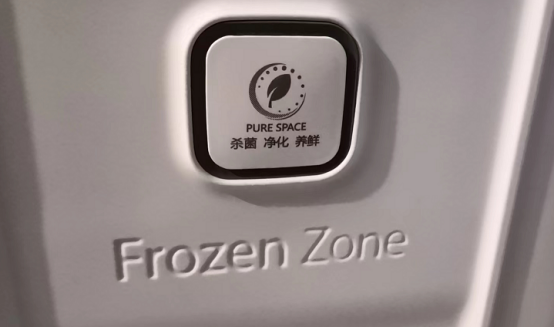

　　本次拆机的三台冰箱，容声501冰箱冷藏室带钯银离子、冷冻室采用铜离子，都属于金属催化剂一类，重金属离子能够破坏细菌细胞壁，起到菌作用；还能够提高室温下有机挥发性气体分子分解的速度，起到净味的作用。

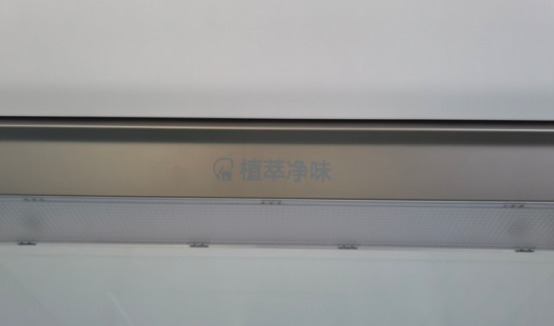

　　海尔468冷藏室采用的是植萃菌净味，和卡萨帝使用的A·SPE草本菌原理一样，都是从天然植物中萃取某些菌成分，在冷藏室中自然挥发，灭、抑制细菌。

　　美的495带铂金净味，也是金属催化剂一类，能够强效分解所吸附的异味和杂质。

　　，以产品线最丰富的海尔为例，在入门级产品中，海尔一般会运用DEO净味、植萃菌、T·ABT全时抗菌，更高价位段会使用A·SPE草本菌、AI智净系统，以及最新的EPP全空间超净菌。在海尔的高端子品牌卡萨帝上，性价比较高的机型一般只有冷藏室带有Fresh Turbo Pro菌，万元机一般会增加冷冻室的A·SPE草本菌。

　　本次拆机的三台冰箱都是两侧散热，安装的时候左右和背部都需要预留一定的散热空间

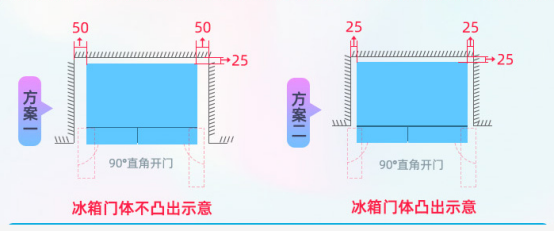

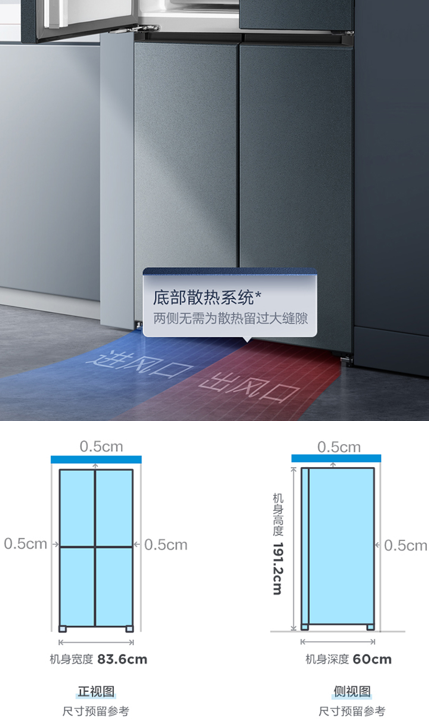

　　比较简单的“底部散热/底部前置散热+90°直角开门”机型，能够做到0.5cm距离的嵌入

　　比较复杂的“全嵌入式橱柜一体冰箱”。其特点是可以根据家装的整体风格给冰箱定制和橱柜一样的面板，这样从外观上完全看不到冰箱，左右和上下看不出一点缝隙，整体感更强，更美观

　　其实非嵌入式冰箱算是安装最简便的大型家电之一，新冰箱买回家调平静置24h插电开机就行。除此之外，一定不要忽略冰箱的散热问题，冰箱如果预留的散热空间不够，轻则导致制冷效果不好，压缩机长期运行，更费电；重则整个热泵系统过热，出现停机故障甚至导致冰箱压缩机损坏

　　美菱503，这台冰箱是三系统三循环冰箱，更有助于加深大家对“多系统”这一概念的理解，找了个便宜的渠道想拿货，那老板一直让我等，现在6.18都过了；我估摸着他是觉得卖给我没利润，6.18有库存多卖一台就能多赚一点。另外，选择海尔468拆机主要是想给大家看看单系统双循环冰箱的结构，3000-4000这个价位段其实应该是海尔470的主战场，这个型号也是海尔比较少见的双系统双循环冰箱

　　至于容声501、美的495、海尔470三款双系统冰箱如何选，看实时价格和个人喜好吧。LD乐动体育文章出来比较晚，已经6.18以后了，对于选购已经不算建设性的意见了，但是学习知识还是不错的哈。

　　当然，还有一些更深入的冰箱结构没有给大家讲，比如 “双系统可同时运行的冰箱”，以及“双压缩机设计结构的冰箱”等等，因为在5000价位段以下几乎不可见，这里也就不给大家展开讲了。
